產品名稱：三相電源防雷箱
產品型號：PT-XB380/200
一、主要用途：
三相電源防雷箱主要用于氣象、交通、郵電、通信、計算機網絡、電力、住宅、鐵路等領域，起防雷防浪涌保護作用。
二、產品特點：
◆選用優質的壓敏電阻，高可靠質量保證
◆防雷單元采用模塊式設計，更換方便
◆采用溫控斷路技術，避免火災發生
◆保護功能強，設有自動斷路器(短路、過流保護)
◆響應速度快
◆通流容量大
◆殘壓低
◆安裝方便、維護簡單
三、工作原理：
在正常工作電壓情況下，避雷模塊(VDR)處于高阻狀態，不影響電路正常工作，指示燈亮。
當線路由于雷擊或開關操作出現瞬時脈沖過電壓時，避雷器模塊在納秒級時間內迅速導通，將過電壓短路到大地泄放，當該脈沖過電壓消失后，避雷模塊又自動恢復高阻狀態，不影響用戶供電。
當某相脈沖過電壓太大，通流容量超過額定值，使避雷模塊被擊穿，或頻繁過電壓引起避雷模塊擊穿時，對應相自動斷路器(ZK)會因過流而自動斷開避雷模塊回路，以保護電源電路工作不受影響，防止火災。此時對應相指示燈會熄滅，指示對應相有故障。當零線自動斷路器跳閘，所有指示燈熄滅。
當避雷模塊長期工作在超負荷工作狀態，其性能劣化而發熱到一定溫度，該模塊中的熱感斷路器會自動斷開避雷模塊回路，保護電源電路工作不受影響，防止火災。此時模塊故障顯示窗口呈紅色，模塊指示燈熄滅，指示模塊故障，提醒用戶及時更換。
四、技術參數：
五、防雷箱的安裝方法：
1、防雷箱既可以壁掛也可以平放，引入線在下方。

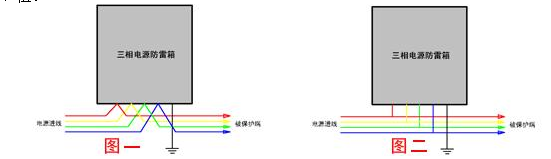

2、對每相額定工作電流小于100A的場合，推薦采用圖一所示的接線方式;對每相額定工作電流大于100A的場合，則采用圖二所示的直接接線方式，但應注意連接導線要盡量的短、直、粗。
六、安裝維護注意事項：
1、工作環境：-40℃～+80℃相對濕度：≤90%(25℃)
2、安裝時必須斷開電源，嚴禁帶電操作，連接導線必須符合要求。
3、安裝完畢后要將自動斷路器開關合上，且檢查工作是否正常。
4、防雷箱無須特別維護，只需定期檢查其連接是否有松動，狀態指示是否正常。
5、當所有工作狀態指示燈全亮時，表示防雷箱工作正常。有指示燈熄滅或防雷模塊故障顯示窗口顯示紅色時，表示防雷箱對應相防雷模塊性能已劣化，應及時更換。
